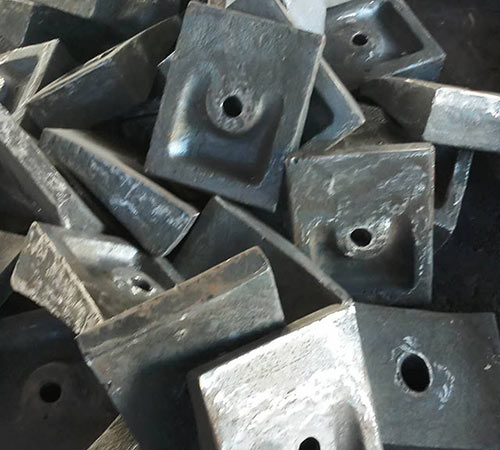

高錳鋼襯板在水泥磨機(jī)中抗沖擊性能的優(yōu)化需從材質(zhì)改進(jìn)、工藝優(yōu)化及結(jié)構(gòu)適配三方面綜合施策。
材質(zhì)改進(jìn)上,可通過合金化增強(qiáng)性能。在普通高錳鋼基礎(chǔ)上添加鉻、鉬等元素,形成中碳中鉻合金鋼(如ZG42Cr2MnSi2MoRE),其硬度可達(dá)HRC48-55,沖擊韌性ak≥20J/cm2,使用壽命較傳統(tǒng)高錳鋼提升1倍以上。這類材料在粗磨倉(cāng)中既能承受鋼球與物料的高應(yīng)力沖擊鑿削,又能抵抗尖角切削磨損,有效減少凸起變形和螺栓斷裂問題。
工藝優(yōu)化方面,需嚴(yán)格控制熱處理流程。采用自控升溫工業(yè)電阻爐進(jìn)行水韌處理,使高錳鋼表面硬度提升至HRC50以上,同時(shí)保持內(nèi)部韌性。對(duì)于大型磨機(jī)襯板,可結(jié)合自保護(hù)結(jié)構(gòu)技術(shù),通過磁性吸附磨機(jī)內(nèi)碎鋼屑形成保護(hù)層,延緩自身磨損速度。
結(jié)構(gòu)適配上,需根據(jù)磨機(jī)倉(cāng)位特性選擇襯板形式。粗磨倉(cāng)宜采用溝槽階梯襯板,通過優(yōu)化物料流動(dòng)軌跡減少直接沖擊;細(xì)磨倉(cāng)可選用平襯板,降低研磨體滑動(dòng)摩擦。對(duì)于直徑4米以上大型磨機(jī),一倉(cāng)襯板應(yīng)優(yōu)先選用高韌性高鉻白口鑄鐵(如BTMCr26),其硬度HRC58-62、沖擊韌性ak8-12J/cm2,使用壽命可達(dá)8-10年。
實(shí)際應(yīng)用中,某水泥企業(yè)將磨頭端襯板替換為中碳中鉻合金鋼后,使用壽命從7500小時(shí)延長(zhǎng)至15000小時(shí),噸水泥耐磨材料消耗降低0.8元,充分驗(yàn)證了優(yōu)化方案的經(jīng)濟(jì)性。
